Cours de criblage - tamisage des solides: crible vibrant

Cribles vibrant à 3 toiles et 4 fractions (trois tamisats et un refus)

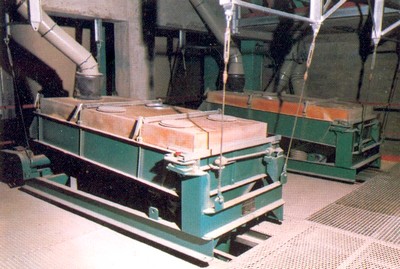

(Doc T.Locker) Tamis Rotex

Séparation par 2 toiles de tamisage - 3 claies de sortie

Le tamis, incliné de 4° par rapport à l'horizontale, comporte une à cinq surfaces tamisantes interchangeables et à la partie supérieure duquel le maneton d'un arbre excentrique vertical imprime un mouvement circulaire dont la vitesse varie suivant les modèles (320 à 210 tours minute). La partie inférieure du tamis, glissant sur deux rotules, effectue un mouvement de va-et-vient pratiquement linéaire. Le mouvement circulaire de la tète, d'une amplitude de 50 à 90 mm suivant la grandeur du tamis, répartit sans heurt la matière sur toute la largeur de la surface tamisante. Cette matière, qui reste constamment en contact avec la toile, décrit ensuite une trajectoire elliptique de plus en plus allongée de sorte que la vitesse d'évacuation du refus va en s'accélérant du sommet à la base du tamis. La matière, de granulométrie désirée, passe au travers des mailles de la toile avec la plus grande aisance car les ouvertures sont constamment dégagées par deux actions combinées: le mouvement giratoire et les balles de décolmattage

Mouvement giratoire: la force centrifuge créée par le mouvement circulaire du sommet du tamis rejette vers la périphérie les morceaux lourds, généralement plus gros, laissant bien dégagées les plus proches ouvertures dans lesquelles tombent les matières plus fines. Le déplacement de la matière se faisant dans un plan horizontal, les morceaux trop gros ne risquent pas de se coincer dans les mailles comme c'est souvent le cas avec les tamis vibrants où ces morceaux sont projetés verticalement. Une barre stabilisatrice, munie de butées en caoutchouc ou montée sur roulement à billes pour les gros tamis, assujettit la base de la caisse au châssis. En éliminant le jeu latéral, cette barre force le côté décharge du tamis à effectuer un mouvement linéaire alternatif.

Balles de décolmattage: si la matière de par sa nature a tendance à boucher les mailles, le dispositif « balles et biseaux » dégage immédiatement les ouvertures menacées d'obstruction. Le système breveté consiste à équiper les cadres de tamis d'une toile à larges mailles qui supporte les balles en caoutchouc ou en nylon, groupées par trois dans des compartiments dont les séparations sont biseautées. Ces balles, continuellement en mouvement lors de la marche du Rotex, rebondissent sur la toile de support et sur les biseaux et tapotent le dessous de la toile tamisante l'empêchant de se colmater car elles dégagent les particules qui risquent de se coincer dans l'ouverture des mailles. Le mouvement des balles crée aussi une agitation supplémentaire qui facilite la stratification des particules suivant leur taille et disloque les agglomérats qui tentent de se former.
