Cours de combustion - production de chaleur: chaudières à tubes d'eau

Dans les chaudières à tubes d'eau, la combustion est réalisée dans une enceinte garnie de briques réfractaires, laquelle est tapissée de tubes d'eau. Ces tubes sont alimentés par deux ballons, l'un en partie supérieure avec régulation de niveau, l'autre en partie basse en charge. L'eau mise en ébullition dans les tubes circule du bas vers le haut par effet thermosiphon.

Ces chaudières sont équipées de différentes zones d'échange de chaleur, permettant de surchauffer la vapeur produite (surchauffeur) et de préchauffer l'eau alimentaire à l'aide des fumées déjà préalablement refroidies (économiseur primaire, secondaire...).

Ce sont des chaudières pouvant atteindre de fortes pressions et de fortes puissances (100bars, 100T.h-1)



Schéma de principe d'une chaudière à tubes d'eau (Doc.GDF)

on distingue la conduite d'arrivée d'air de combustion avec soufflante, les deux brûleurs (haut et bas),

les ballons d'eau supérieur et inférieur, le surchauffeur (rouge), les économiseurs (en vert) sur le conduit des fumées.



(Doc.GDF) Photo d'une chaudière à tubes d'eau: on distingue nettement le ballon d'eau supérieur,

l'implantation des brûleurs, et la cheminée (à droite)

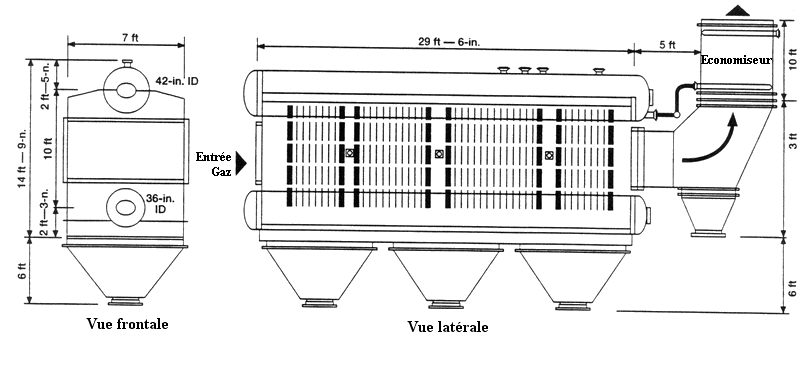

Vue schématique d'une chaudière à tubes d'eau
